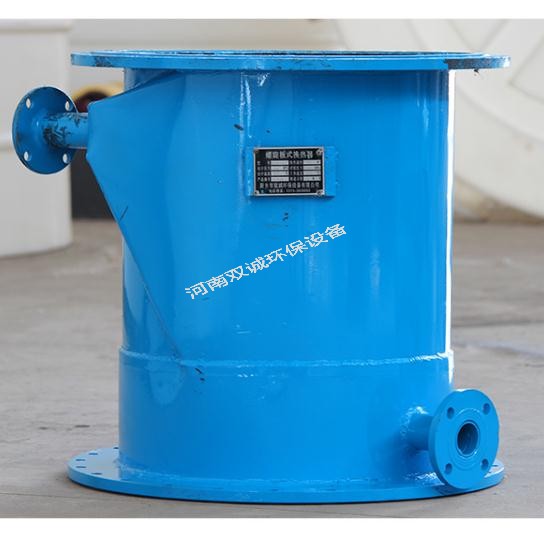

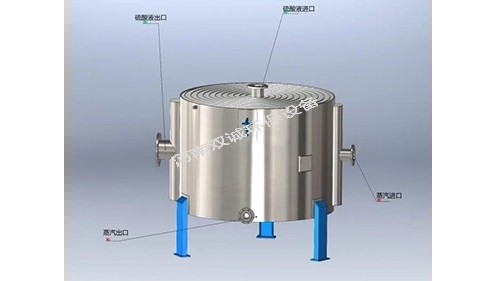

螺旋板式換熱器是由兩塊薄金屬板焊接在一塊分隔擋板上并卷成螺旋形而成的。兩塊薄金屬板在器內形成兩條螺旋形通道，在頂、底部上分別焊有蓋板或封頭。進行換熱時，冷、熱流體分別進入兩條通道，在器內作嚴格的逆流流動。兩種傳熱介質可進行全回流，增強其流動性，可大大提高設備傳熱的實際效果。即使這兩種介質的溫差很小，也能達到理論目標的實際傳熱效果。根據結構形式，可分為不可拆卸式（I型）螺旋板換熱器和可拆卸式（II型和III型）螺旋板換熱器。

       螺旋板式換熱器的應用范圍非常廣泛，主要應用于石油化工、化學工程、食品加工、制藥、冶金、造紙、暖通空調等領域。今天我們從結構形式方面來介紹螺旋板式換熱器的幾種類型。

       一、單螺旋板式換熱器是較簡單的螺旋板式換熱器，由單個螺旋板圓柱體上沿軸線卷起而成。該結構形式適合流體流量不大、且流速較慢的情況下使用。

       二、雙螺旋板式換熱器是由兩個螺旋板圓柱體分別向兩個方向卷起而成，兩個螺旋板之間的空隙形成換熱通道。該結構形式比單螺旋板式換熱器的傳熱系數更高，適用于流速較快或流量較大的情況下使用。

       三、多層螺旋板式換熱器是在雙螺旋板式換熱器的基礎上進一步改進而來，它采用了兩個或多個雙螺旋板式換熱器組成多層結構，每層之間通過集流管連接，具有更高的傳熱系數和更大的換熱面積，適用于高溫高壓條件下的換熱。

       四、螺旋殼程換熱器是將螺旋板式換熱器套入殼程內形成的一種結構形式。它采用了螺旋板式換熱器的優點，并且增加了殼程和管程的結構，使得其在高流量、高壓力、高溫度的工況下仍然能夠保持流體的穩定，具有較高的換熱效率和傳熱系數。

       五、可拆式螺旋板式換熱器是一種便于維護、清潔的結構形式。它采用了可拆卸式的螺旋板設計，可以方便進行清洗和維修，保證了設備的穩定運行。
